Selam! Tedarikçisi olarakFar Kalıbı, Size bir far kalıbının imalat sürecini anlatacağım için çok heyecanlıyım. Baştan sona oldukça büyüleyici bir yolculuk ve bunu sizin için adım adım anlatacağım.
Tasarım Aşaması
Far kalıbı yapımında ilk adım tasarım aşamasıdır. İşte tüm sihrin başladığı yer burası. Müşterilerimizin özel gereksinimlerini anlamak için onlarla yakın işbirliği içinde çalışıyoruz. Farları için akıllarında belirli bir stil, boyut veya işlevsellik olabilir. Farın detaylı sanal tasarımını oluşturmak için gelişmiş 3D modelleme yazılımı kullanıyoruz. Bu tasarım, merceğin şekli, reflektör deseni ve montaj noktaları gibi tüm karmaşık ayrıntıları içerir.
Bu aşamada fizibilite çalışmasını da yapıyoruz. Verimli ve uygun maliyetli bir şekilde üretilebildiğinden emin olmak için tasarımı analiz ediyoruz. Farın kalıptan düzgün şekilde çıkması için gerekli olan taslak açıları gibi şeyleri kontrol ediyoruz. Herhangi bir sorun olması durumunda, tasarımda ayarlamalar yapmak için müşteriyle birlikte çalışırız. Önemli olan biçim ve işlev arasındaki mükemmel dengeyi bulmaktır.
Malzeme Seçimi
Tasarım tamamlandıktan sonra far kalıbı için doğru malzemeleri seçmenin zamanı geldi. Seçtiğimiz malzemenin güçlü, dayanıklı olması ve enjeksiyon kalıplama prosesindeki yüksek basınçlara ve sıcaklıklara dayanabilmesi gerekir. Genellikle P20 veya H13 gibi yüksek kaliteli çelik alaşımlarını tercih ederiz.
P20 çeliği iyi işlenebilirliği ve korozyon direnciyle bilinir. Daha az karmaşık far kalıpları için popüler bir seçimdir. Öte yandan H13 çeliği ısıl işlem görmüştür ve mükemmel termal yorulma direncine sahiptir. Bu, tekrarlanan ısıtma ve soğutma döngülerini deforme olmadan işleyebildiğinden, far kalıplarının yüksek hacimli üretimi için idealdir.
Ayrıca farın yüzey kalitesi gereksinimlerini de dikkate alıyoruz. Pürüzsüz, parlak bir yüzey gerekiyorsa, yüksek derecede parlatılabilen, ince taneli yapıya sahip bir çelik seçebiliriz.
İşleme
Şimdi işleme kısmına geçelim. Ham çelik malzemenin far kalıbının şeklini almaya başladığı yer burasıdır. Frezeleme, tornalama ve delme dahil olmak üzere çeşitli işleme süreçlerini kullanıyoruz.

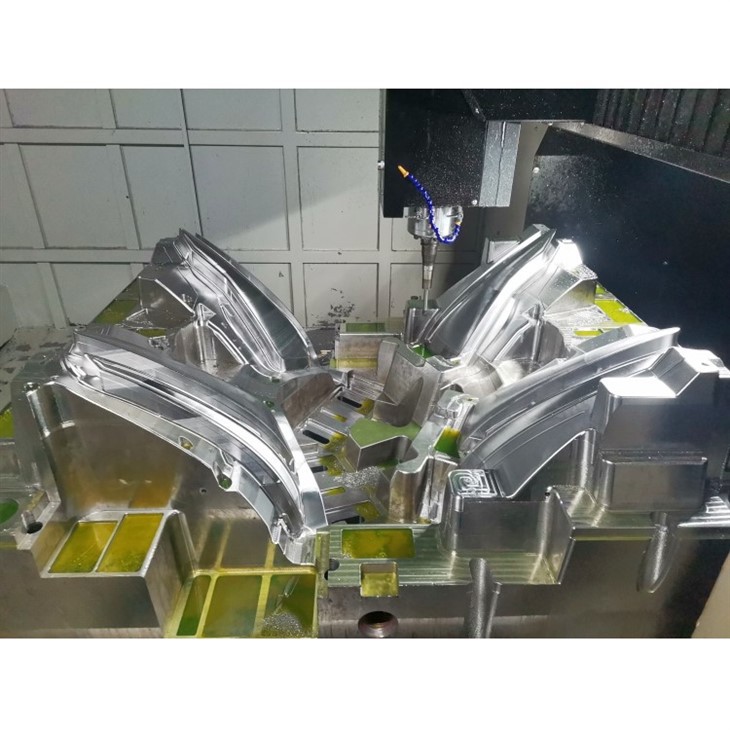

Frezeleme, kalıp boşluğunun karmaşık şekillerini ve hatlarını oluşturmak için kullanılır. Son derece hassas bilgisayar - sayısal - kontrollü (CNC) freze makineleri kullanıyoruz. Bu makineler 3 boyutlu tasarımı inanılmaz bir doğrulukla takip ederek farın her detayının kalıpta kopyalanmasını sağlar.
Tornalama, kalıbın maçaları gibi silindirik özellikler oluşturmak için kullanılır. Çelik bir torna tezgahında döndürülür ve malzemeyi çıkarmak ve şekillendirmek için kesici aletler kullanılır. Delme, soğutma kanalları ve ejektör pimleri gibi şeylere delik açmak için kullanılır.
İlk işlemenin ardından bitirme adı verilen bir işlem gerçekleştiriyoruz. Bu, kalıbın yüzeylerini düzeltmek için daha ince kesme aletlerinin kullanılmasını içerir. İstenilen yüzey kalitesini elde etmek için taşlama ve cilalama tekniklerini de kullanıyoruz. Pürüzsüz bir yüzey, merceğin netliğini ve görünümünü etkilediği için son farın kalitesi açısından çok önemlidir.
Isıl İşlem
Isıl işlem, far kalıbının üretim sürecinde kritik bir adımdır. Çeliğin sertlik, mukavemet ve tokluk gibi mekanik özelliklerinin iyileştirilmesine yardımcı olur.
Söndürme adı verilen bir işlemle başlıyoruz. İşlenen kalıp yüksek sıcaklığa ısıtılır ve daha sonra yağ veya su gibi bir söndürme ortamında hızla soğutulur. Bu çeliğin sertleşmesine neden olur. Kalıp söndürüldükten sonra temperlenir. Temperleme, söndürülmüş çeliğin daha düşük bir sıcaklığa yeniden ısıtılmasını ve belirli bir süre orada tutulmasını içerir. Bu, su verme sırasında oluşan iç gerilimleri azaltır ve çeliği daha sünek hale getirir.
Isıl işlem prosesinin dikkatli bir şekilde kontrol edilmesi gerekmektedir. Sıcaklık veya soğuma hızı doğru değilse kalıpta çatlama veya eşit olmayan sertlik gibi sorunlara yol açabilir. Bu nedenle gelişmiş ısıl işlem ekipmanları kullanıyor ve tutarlı sonuçlar elde etmek için süreci yakından izliyoruz.
EDM (Elektrik Deşarjı İşleme)
Bazı durumlarda, özellikle far kalıbının çok karmaşık veya detaylı kısımlarında EDM kullanıyoruz. EDM, malzemeyi iş parçasından çıkarmak için elektrik deşarjlarını kullanan geleneksel olmayan bir işleme işlemidir.
Kullandığımız iki ana EDM türü vardır: tel EDM ve platin EDM. Tel EDM, ince, elektrik yüklü bir tel kullanarak çeliği kesmek için kullanılır. Hassas, düz kesimler ve karmaşık şekiller oluşturmak için mükemmeldir. Sinker EDM ise çelikte boşluklar oluşturmak için şekillendirilmiş bir elektrot kullanır. Bu, farın reflektöründe ayrıntılı desenler oluşturmak için kullanışlıdır.
EDM, geleneksel işleme yöntemleriyle elde edilmesi zor veya imkansız olan özellikleri oluşturmamıza olanak tanır. Aynı zamanda yüksek düzeyde doğruluk ve yüzey kalitesi sağlar.
Toplantı
Far kalıbının tüm parçaları işlendikten, ısıl işleme tabi tutulduktan ve bitirildikten sonra montaj zamanı gelir. Tüm bileşenleri dikkatlice bir araya getirerek her şeyin mükemmel şekilde hizalandığından emin oluyoruz.
Çekirdekleri, boşlukları, ejektör pimlerini ve soğutma kanallarını yerleştiriyoruz. İtici pimler, enjeksiyonlu kalıplama işleminden sonra bitmiş farın kalıptan dışarı itilmesi için çok önemlidir. Soğutma kanalları, işlem sırasında kalıbın sıcaklığını düzenleyerek farın eşit ve hızlı bir şekilde soğumasını sağlayacak şekilde tasarlanmıştır.
Kalıbın iki yarısının birbirine tam olarak oturduğundan emin olmak için hassas hizalama araçları da kullanıyoruz. Herhangi bir yanlış hizalama, son farda flaş (fazla plastik) veya eşit olmayan duvar kalınlığı gibi kusurlara yol açabilir.
Test ve Kalite Kontrol
Far kalıbını müşterilerimize göndermeden önce bir dizi test ve kalite kontrol kontrolü yapıyoruz. Çizik veya çatlak gibi yüzey kusurlarını aramak için görsel bir incelemeyle başlıyoruz.
Ayrıca koordinat ölçüm makinelerini (CMM'ler) kullanarak boyutsal incelemeler de gerçekleştiriyoruz. Bu makineler kalıbın boyutlarını yüksek doğrulukla ölçerek tasarım spesifikasyonlarını karşılamasını sağlar.
Daha sonra enjeksiyonlu kalıplama prosesinin deneme çalışmasını yapıyoruz. Far yapımında kullanılacak plastik malzemeden bir numune alıp kalıba enjekte ediyoruz. Ortaya çıkan farın kalitesini kontrol ediyoruz; uygun dolum, hava kabarcığı olmaması ve yüzey kalitesinin iyi olması gibi hususlara bakıyoruz.
Testler sırasında herhangi bir sorun tespit edilirse kalıpta gerekli ayarlamaları yapıyoruz. Bu, parçaların daha fazla işlenmesini, cilalanmasını veya yeniden birleştirilmesini içerebilir. Kalıp sürekli olarak yüksek kaliteli farlar üretene kadar dinlenmeyeceğiz.
Çözüm
İşte, kısaca far kalıbının üretim süreci. Bu, çok fazla uzmanlık ve detaylara dikkat gerektiren karmaşık ve hassas bir süreçtir. olarakFar Kalıbıtedarikçimiz olarak müşterilerimize en yüksek kalitede kalıpları sunmaya kararlıyız.

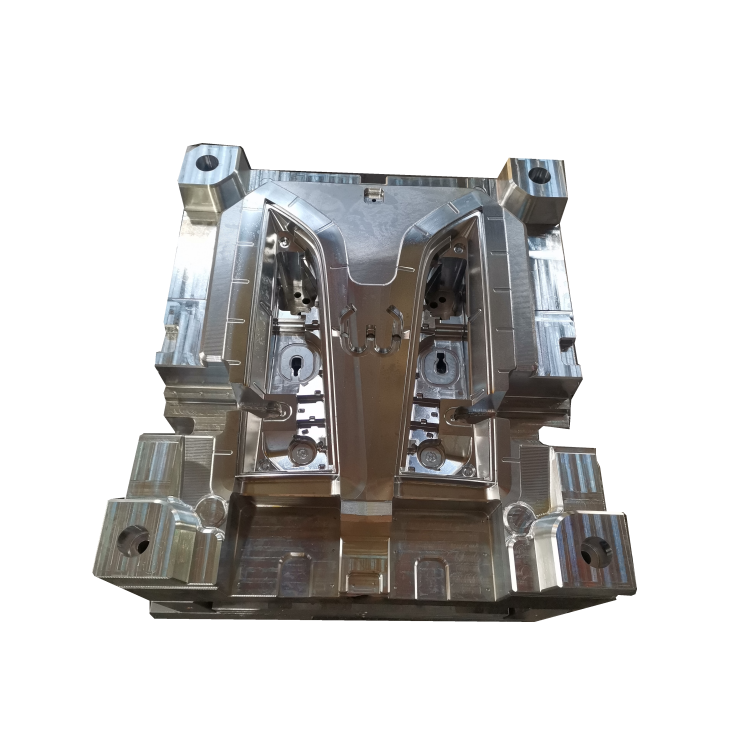

Eğer piyasadaysanızFar KalıbıveyaKuyruk Işık Kalıbı, sizinle sohbet etmeyi çok isteriz. Aklınızda belirli bir tasarım varsa veya tasarım süreciyle ilgili yardıma ihtiyacınız varsa, size yardımcı olmak için buradayız. Sohbeti başlatmak için bizimle iletişime geçin ve far fikirlerinizi hayata geçirmek için birlikte çalışalım.
Referanslar
- Serope Kalpakjian ve Steven R. Schmid'in "İmalat Mühendisliği ve Teknolojisi"
- İmalat Mühendisleri Derneği tarafından yayınlanan "Takım ve İmalat Mühendisleri El Kitabı"
